В мире электрических и электронных систем разъемы играют решающую роль. Как поставщик разъемов, я воочию убедился в важности понимания различных технических аспектов этих компонентов. Одним из таких важных аспектов является контактное сопротивление разъема. В этом блоге я расскажу, что такое контактное сопротивление, его значение, факторы, влияющие на него, и то, как оно влияет на производительность разъемов.
Что такое контактное сопротивление?
Контактное сопротивление — это сопротивление, возникающее на границе раздела двух проводящих материалов при их контакте. В контексте разъемов это сопротивление, существующее между сопрягаемыми частями разъема, такими как контакты и гнезда. Когда электрический ток протекает через разъем, он должен проходить через этот контактный интерфейс. Контактное сопротивление определяет, насколько легко ток может течь через этот интерфейс.
Математически сопротивление контакта (Rc) можно рассчитать с помощью закона Ома, который гласит, что V = IR, где V — падение напряжения на контакте, I — ток, текущий через него, а R — сопротивление. Итак, Rc = V/I. Измерив падение напряжения на контакте и ток, протекающий через него, мы можем определить сопротивление контакта.
Значение контактного сопротивления
Контактное сопротивление разъема имеет первостепенное значение по нескольким причинам. Во-первых, это напрямую влияет на потери мощности в цепи. Согласно формуле мощности P = I²R, где P — мощность, I — ток, а R — сопротивление, более высокое сопротивление контакта приведет к тому, что большая мощность будет рассеиваться в виде тепла на контактном интерфейсе. Это не только приводит к потере энергии, но также может привести к перегреву разъема, что потенциально может привести к повреждению или выходу из строя разъема и окружающих компонентов.
Во-вторых, контактное сопротивление может повлиять на целостность сигнала в цепи. В приложениях высокоскоростной передачи данных даже небольшое изменение контактного сопротивления может вызвать искажение, затухание или отражение сигнала. Это может привести к ошибкам при передаче данных, снижению скорости передачи данных и общему ухудшению производительности системы.
Факторы, влияющие на контактное сопротивление
Поверхностная обработка
Обработка поверхности сопрягаемых частей разъема оказывает существенное влияние на контактное сопротивление. Гладкая и чистая поверхность обеспечивает большую площадь контакта между двумя проводящими материалами, что снижает контактное сопротивление. С другой стороны, шероховатая или грязная поверхность может увеличить контактное сопротивление. Например, если на поверхности контактов или гнезд имеются оксиды, загрязнения или мусор, они могут действовать как изоляторы и препятствовать прохождению тока.
Контактная группа
Контактная сила между сопрягаемыми частями разъема является еще одним важным фактором. Более высокая сила контакта плотнее прижимает два проводящих материала друг к другу, увеличивая реальную площадь контакта и уменьшая контактное сопротивление. Однако если сила контакта слишком велика, это может привести к механическому повреждению разъема, например, к деформации или износу контактов или гнезд. Поэтому важно оптимизировать контактное усилие, чтобы достичь баланса между низким контактным сопротивлением и механической надежностью.
Свойства материала
Выбор материалов разъема также влияет на контактное сопротивление. Разные металлы имеют разную электропроводность. Например, медь и серебро являются металлами с высокой проводимостью и обычно используются в разъемах для минимизации контактного сопротивления. Кроме того, материал покрытия на поверхности разъема также может влиять на контактное сопротивление. Часто используется золотое покрытие, поскольку оно устойчиво к коррозии и обладает хорошей электропроводностью, что помогает поддерживать низкое контактное сопротивление с течением времени.
Температура
Температура может оказывать существенное влияние на контактное сопротивление. С повышением температуры сопротивление большинства проводящих материалов также увеличивается в соответствии с температурным коэффициентом сопротивления. Более того, высокие температуры могут ускорить процесс окисления на поверхности разъема, еще больше увеличивая контактное сопротивление. В некоторых случаях резкие изменения температуры также могут вызвать тепловое расширение и сжатие материалов разъема, что может повлиять на силу контакта и площадь контакта, тем самым влияя на сопротивление контакта.
Влияние на производительность соединителя
Контактное сопротивление разъема может оказать существенное влияние на его общую производительность. В силовых приложениях высокое контактное сопротивление может привести к чрезмерному выделению тепла, что может привести к плавлению или разрушению разъема с течением времени. Это может привести к прерывистым соединениям, перебоям в подаче электроэнергии или даже в крайних случаях к возгоранию электропроводки.
Как упоминалось ранее, в приложениях передачи сигналов высокое контактное сопротивление может привести к ухудшению сигнала. Это особенно важно в высокочастотных и высокоскоростных системах передачи данных, например, используемых в телекоммуникациях, компьютерных сетях и аэрокосмических приложениях. Даже небольшое увеличение сопротивления контактов может привести к значительному ухудшению качества сигнала, что приведет к ошибкам и снижению надежности системы.
Измерение контактного сопротивления
Существует несколько методов измерения контактного сопротивления разъема. Одним из распространенных методов является метод четырехпроводных измерений. В этом методе два провода используются для подачи испытательного тока через разъем, а еще два провода используются для измерения падения напряжения на контакте. Этот метод исключает сопротивление измерительных проводов и обеспечивает более точное измерение контактного сопротивления.
Другой метод — использование микроомметра, специально предназначенного для измерения очень малых сопротивлений. Эти измерители могут обеспечить точные измерения контактного сопротивления и часто используются в процессах контроля качества и испытаний.
Наши разъемы и контактное сопротивление

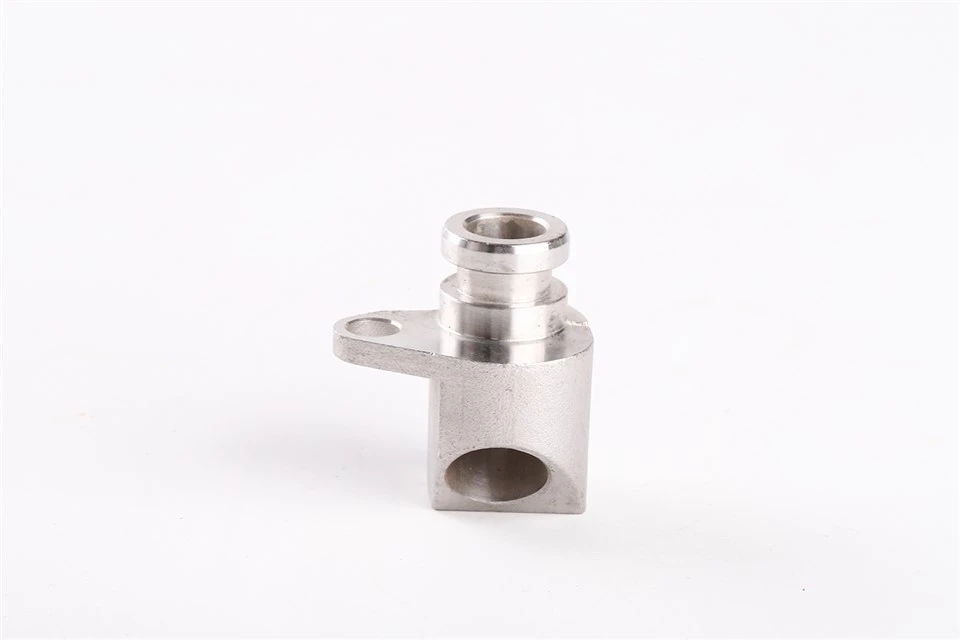

В качестве поставщикаРазъем, мы понимаем решающую важность низкого контактного сопротивления. Мы используем высококачественные материалы, такие как медные и посеребренные контакты, чтобы обеспечить отличную электропроводность. Наши производственные процессы направлены на достижение гладкой и чистой поверхности сопрягаемых частей разъемов, сводя к минимуму присутствие загрязнений и оксидов.
Мы также уделяем пристальное внимание конструкции контактного усилия. Благодаря тщательному проектированию и испытаниям мы оптимизируем контактное усилие, чтобы обеспечить надежное соединение с низким контактным сопротивлением. Кроме того, наши разъемы рассчитаны на широкий диапазон температур, что снижает влияние изменений температуры на сопротивление контактов.
Сопутствующие товары
В дополнение к нашим разъемам мы также предлагаем другую высококачественную продукцию, такую какВыпускной фланециНаправляющий фланец. Эти продукты также спроектированы с высокой точностью, чтобы соответствовать требованиям высокой производительности различных приложений.
Свяжитесь с нами для закупок
Если вам нужны качественные разъемы с низким контактным сопротивлением, приглашаем вас обратиться к нам для закупки. Наша команда экспертов готова помочь вам в выборе разъемов, подходящих для ваших конкретных задач. Независимо от того, работаете ли вы в автомобильной, аэрокосмической, телекоммуникационной или любой другой отрасли, у нас есть решения, отвечающие вашим потребностям.
